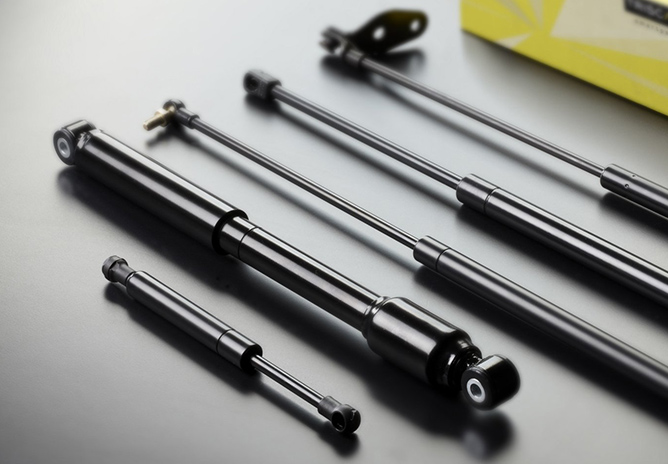

가스 스프링 리프트 지지대라고도 알려진 은(는) 안정적으로 작동하려면 안전하고 정밀한 장착이 필요합니다. 끝 장착 방법에 따라 가스 스프링이 도어, 패널 또는 장비에 연결되는 방식이 결정되어 동작, 안정성 및 하중 처리에 영향을 줍니다. 올바른 엔드 피팅을 선택하면 다양한 응용 분야에서 원활한 작동, 내구성 및 안전성이 보장됩니다.
볼 소켓 엔드
볼 소켓 끝은 가스 스프링의 가장 일반적인 장착 방법입니다. 해당 볼 스터드에 스냅되는 구형 소켓이 있어 작동 중에 각도 운동이 가능합니다. 이러한 유연성은 가스 스프링과 연결된 구조 모두에 가해지는 응력을 줄여 부드러운 회전이 필요한 응용 분야에 이상적입니다.
- 회전 및 회전이 가능하여 마모를 최소화합니다.
- 도구 없이 쉽게 설치 및 교체가 가능합니다.
- 자동차 후드, 뒷문 및 가구 뚜껑에 일반적으로 사용됩니다.
작은 구멍 끝
구멍 끝은 장착 구조에 볼트로 고정되거나 고정되도록 설계된 원형 루프로 구성됩니다. 견고하고 안전한 연결을 제공하므로 회전이 제한되거나 제어되는 응용 분야에 적합합니다. 아일렛 마운트는 간단하고 비용 효율적이며 산업 환경에서 널리 사용됩니다.
- 장착 표면에 견고하고 고정된 연결을 제공합니다.
- 볼트나 핀으로 쉽게 정렬하고 고정할 수 있습니다.
- 무거운 문, 기계 패널, 산업 장비에 흔히 사용됩니다.
스레드 스터드 엔드
나사형 스터드 끝부분에는 가스 스프링을 결합 구성 요소에 직접 볼트로 고정할 수 있는 돌출형 나사형 로드가 있습니다. 이 방법은 정밀한 정렬 및 조정 옵션을 제공하므로 정확한 위치 지정이 필요하거나 가끔 장착 하드웨어를 교체해야 하는 설정에 적합합니다.
- 장착 위치의 미세 조정이 가능합니다.
- 엔드 피팅이나 하드웨어를 쉽게 교체할 수 있도록 지원합니다.
- 가구, 의료 장비 및 기계 응용 분야에 널리 사용됩니다.
클레비스 엔드
클레비스 끝 부분에는 가스 스프링 끝 부분에 장착 구조를 통해 핀으로 고정된 U자형 브래킷이 있습니다. 이 디자인은 강력한 회전 연결을 제공하고 높은 하중을 처리할 수 있으므로 안정성과 강도가 중요한 중부하 작업이나 산업 응용 분야에 이상적입니다.
- 무거운 하중에 대해 견고한 피벗 포인트를 제공합니다.
- 성능 저하 없이 높은 주기의 작업을 처리합니다.
- 산업용 도어, 기계, 대형 장비 패널에 흔히 사용됩니다.
브래킷 또는 플랜지 끝
브래킷 또는 플랜지 끝단에는 표면에 직접 볼트로 고정되는 가스 스프링 실린더에 부착된 평판 또는 장착 브래킷이 있습니다. 이 방법은 고정된 방향을 제공하여 회전을 최소화하며 정확한 정렬과 안정성이 필요한 설치에 적합합니다.
- 최소한의 각도 이동으로 안정적인 장착을 보장합니다.
- 캐비닛, 기계 커버 또는 제어 모션 패널에 이상적입니다.
- 보통 수준에서 높은 수준의 애플리케이션에 안전한 연결을 제공합니다.
끝단 장착 방법 비교
장착 방법 간의 차이점을 이해하면 특정 용도에 적합한 유형을 선택하는 데 도움이 됩니다. 아래 표에는 주요 특징이 요약되어 있습니다.
| 끝 유형 | 회전 | 부하 용량 | 일반적인 응용 |
| 볼 소켓 | 높음 | 보통 | 자동차 후드, 가구 뚜껑 |
| 작은 구멍 | 낮음 | 보통 to High | 산업 기계, 무거운 문 |
| 스레드 스터드 | 낮음 to Medium | 보통 | 가구, 의료기기 |
| 클레비스 | 중간 | 높음 | 산업용 도어, 무거운 패널 |
| 브라켓/플랜지 | 낮음 | 보통 | 캐비닛, 기계 커버 |
결론
가스 스프링의 올바른 끝단 장착 방법을 선택하는 것은 부드러운 움직임, 내구성 및 안전성을 보장하는 데 필수적입니다. 볼 소켓은 유연한 회전을 허용하고, 구멍은 견고한 연결을 제공하며, 클레비스 끝은 무거운 하중을 처리하고, 브래킷 또는 플랜지 마운트는 안정적인 방향을 제공합니다. 이러한 옵션을 이해하면 엔지니어와 설계자가 광범위한 산업, 자동차, 가구 응용 분야에 적합한 솔루션을 선택하는 데 도움이 됩니다.
